LED顯示屏驅動板
立即咨詢
產品描述

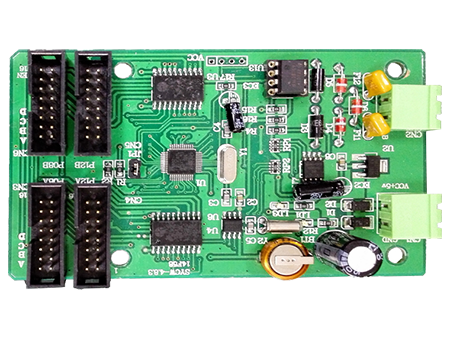

LED顯示屏驅動板
產品介紹
技術參數
● 電源供電：5V
● 顯示區域： 常規128X64 64X64 64X32
● 硬件驅動： 顯示控制一體機、剩余車位屏（20個字）
● 軟件接口： 車牌識別系統
● 顏色：?jiǎn)坞p色
● 掃描：1/16 1/4
● 幀頻：125HZ/幀
● 灰度等級：不可調
● 顯示分區：最大4個區域
● 節目數：<=64個
● 工作溫度：-30°C~+65°C端口信號描述
|
端口名稱 |
信號名稱 |
中文定義 |
備注 |
|
CN1 |
DC+5V |
電源輸入正 |
|
|
GND |
電源地 |
|
|
|
CN2 |
485A |
485總線A |
|
|
485B |
485總線B |
|
|
|
CN4 |
P12A |
顯示屏12接口，接上屏 |
|
|
CN1 |
P12B |
顯示屏12接口，接下屏 |
|
|
CN3 |
P08A |
顯示屏08接口，接上屏 |
|
|
CN2 |
P08B |
顯示屏08接口，接下屏 |
|
